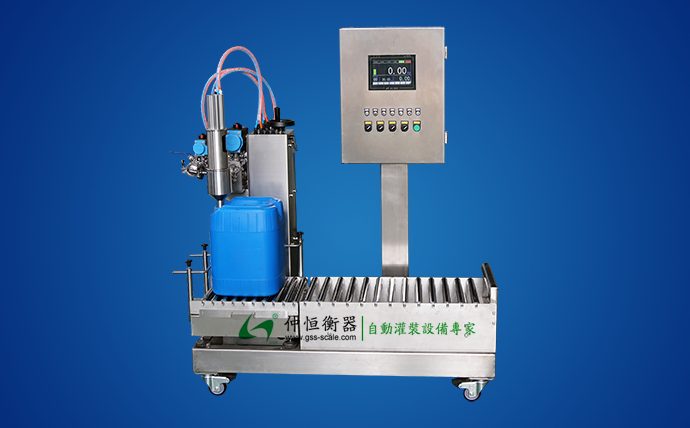

■产品型号：10kg~30kg定量灌装机 GAF-30S

■产品适用：适用于行业中清洁度要求较高或有一定腐蚀性的液体物料之灌装。

■基本参数：

使用电源	AC220V 50/60HZ 0.1KW	灌装能力	120~240桶/Hr
使用气源	0.5~0.7 Mpa	灌装精度	≤ 0.1 % F.S.
灌 装 量	10~30kg	灌枪材质	SUS304/SUS316/PTFE(可选)
分 度 值	5g	防爆等级	Exd11BT4(选配)

■产品特点：

◆10kg~30kg定量灌装机采用全SUS304机体，SUS316L灌枪及过流管路；

◆可调机构：灌枪高度、限位机构可调，性能可靠，极大程度提高效率节省人力。

◆灌枪采用短管式 液面上灌装，采用侧升降可调式灌枪,适用不同规格包装桶之灌装。

■系统特点：

◆中文显示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引导操作；

◆智能效率：秤台无桶禁止灌装，差压式零时差撞桶保护，自动去皮、自动侦测启动灌装、智

 能防呆、故障检测等，可实现单人同时操作灌装及锁盖作业；

◆设备灌枪：源自德国技术，五层密封件设计，确保灌装完毕无滴漏现象；

◆操作方便：可调式包装桶定位槽,定位快速、准确；系统自动侦测桶定位,自动启动灌装；灌

 枪高度可调150mm，适用不同规格桶；

◆功能切换：净重/毛重、自动/手动功能切换模式；

◆准确快速：配置大小球阀组及双段灌枪,大、中、小、微量四段设计,杜绝来料流速变化对灌

 装精度的影响，使灌装准确度及速度快；

◆进口配置：原装西门子PLC/三菱PLC（可选）、日本OMRON继电器、法国施耐德开关、德国Festo气缸

 及大小球阀组（可选）、西门子人机界面，确保设备整体性能稳定、快速准确、坚固耐用；

■操作流程：

开机--人工放桶到秤台快速定位对口---系统自动侦测桶定位、灌枪自动插入桶口---自动去皮

---自动打开灌枪及球阀组开始灌装---大、中、小,微量四段灌装--到达目标值---灌枪自动关

闭升至桶外---灌装完成。

■功能选配：

自动输送 / 自动定位、对口 / 双枪双计量 / 多枪多计量 / 充氮装置 / 其他定制。

■产品概述：

液体灌装机是一种自动化程度极高的包装设备,其主要功能是将液体物料自动灌装成预定设置的

重量。液体灌装机在灌装过程中可以有效避免物料溢出,较大程度地防止物料本身对环境的污染，

从而对操作人员进行有效地劳动保护。其系统工作稳定可靠，操作简单,灌装准确。灌装机主要

由灌枪装置、PLC系统控制部分、称重系统、灌装架台、输送设备等组成。

■应用领域：

√涂 料  √树 脂  √油 漆  √机 油  √甘 油  √胶粘剂  √固化剂  √稀释剂

√油 墨  √助 剂  √乳 酸  √磷 酸  √硫 酸  √添加剂  √乳胶漆  √润滑油

√盐 酸  √香精香料  √丙烯酸树脂  √化工、食品行业液体物料。

■备注说明：

欲了解10kg~30kg定量灌装机详细资料，欢迎在线或来电咨询，我们会根据贵司产品特性及具体

要求，提供详细的设计方案及报价，谢谢！
