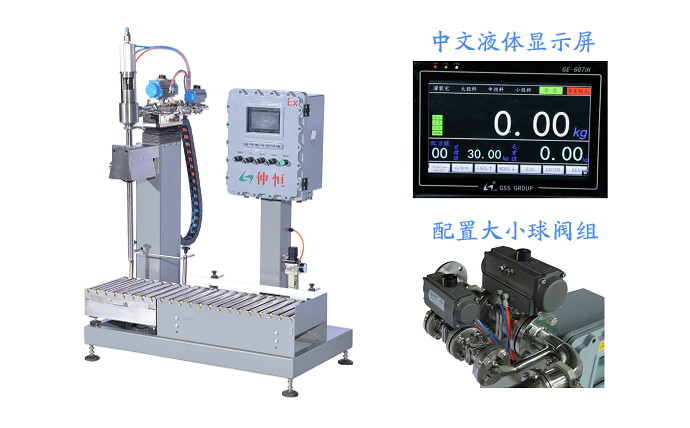

■产品型号：30kg液下式自动灌装机 GAF-30L-Ex

■产品适用：

◆适用于产生泡沫、易爆的液体物料之灌装，如：清洗剂、四氢呋喃、环戊烷、正戊烷、醋酸

 甲酯、易爆溶剂等。

■基本参数：

使用电源	AC220V 50/60HZ 0.1KW	灌装能力	90~180桶/H
使用气源	0.5~0.7 Mpa	灌装精度	≤ 0.1 % F.S.
灌 装 量	10~30kg	灌枪材质	SUS304/SUS316/PTFE(可选)
分 度 值	5g	防爆等级	Exd11BT4

■产品特点：

◆长管型灌枪，从包装桶底部采液下式伞状灌装，可以抑制泡沫产生，防止物料溢出；也可抑

 制灌装过程中产生静电；

◆30kg液下式自动灌装机搭配充氮装置，可极大的消除易爆液体灌装时所产生之危害。

■系统特点：

◆中文显示：采用7英寸全中文彩色液晶屏幕，全程中文傻瓜式引导操作；

◆智能效率：秤台无桶禁止灌装，差压式零时差撞桶保护,自动去皮,自动侦测启动灌装、智能

 防呆、故障检测等，可实现单人同时操作灌装及锁盖作业

◆设备灌枪：源自德国技术，五层密封件设计，确保灌装完毕无滴漏现象；

◆操作方便：可调式包装桶定位槽，定位快速、准确;系统自动侦测桶定位,自动启动灌装；灌

 枪高度可调150mm，适用不同规格桶；

◆功能切换：净重/毛重、自动/手动功能切换模式；

◆准确快速：配置大小球阀组及双段灌枪，大、中、小、微量四段设计，杜绝来料流速变化对

 灌装精度的影响，使灌装准确度高及速度快；

◆进口配置：原装西门子PLC/三菱PLC（可选）、日本OMRON继电器、法国施耐德开关、德国Festo气缸

 及大小球阀组（可选）、西门子人机界面，确保设备整体性能稳定、快速准确、坚固耐用；

■操作流程：

◆开机--人工放桶至秤台快速定位对口--系统自动侦测桶定位--灌枪自动插入桶底部--自动去

 皮自动打开灌枪开始灌装--大、中、小、微量四段式灌装--灌枪自动随页面自动提升--到达

 目标值灌枪自动关闭并升至桶外--灌装完成。

■功能选配：

◆自动输送 / 自动定位、对口 / 双枪双计量 / 多枪多计量 / 充氮装置 / 其他定制。

■机型选配：

◆标准型 ◆防爆型

■应用领域：

√涂 料 √溶 剂 √香 精 √处理剂 √固化剂 √清洗剂 √四氢呋喃

√助 剂 √树 脂 √醚 类 √添加剂 √稀释剂 √醇 类 √烷类

√苯 类 √烯 类 √酮 类 √化工、食品行业液体物料

■产品概述：

液体灌装机是一种自动化程度极高的包装设备，其主要功能是将液体物料自动灌装成预定设置的

重量。液体灌装机在灌装过程中可以有效避免物料溢出，较大程度地防止物料本身对环境的污染，

从而对操作人员进行有效地劳动保护.其系统工作稳定可靠,操作简单,灌装准确。主要由灌枪装置、

PLC系统控制部分、称重系统、灌装架台、输送设备等组成。
