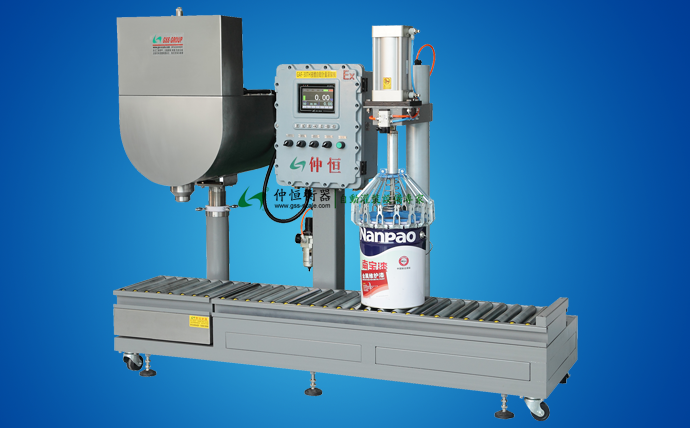

■产品型号：储桶式定量灌装机 GAF-30Ex

■产品适用：适用于化工、食品、日化等敞口包装桶液体物料之灌装，如：涂料、树脂。

■基本参数：

使用电源	AC220V 50/60HZ 0.1KW	灌装能力	120~360桶/Hr
使用气源	0.5~0.7 Mpa	灌装精度	≤ 0.1 % F.S.
灌 装 量	10~30kg	灌枪材质	SUS304/SUS316/PTFE(可选)
分 度 值	10g	防爆等级	Exd11BT4

■产品特点：

◆储桶灌装：大型不锈钢中间桶给料，60mm大通径灌枪，适用于反应釜下直接灌装；

◆分流装置：灌枪头搭配可拆卸式分流装置，确保物料大流量灌装时不飞溅，同时保证灌装精度；

◆替换夹头：采用可替换式气动夹盖机，可适用于市场上不同规格金属桶的夹盖。一键操作，快

 速准确。

■系统特点：

◆中文显示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引导操作；

◆智能效率：秤台无桶禁止灌装，差压式零时差撞桶保护,自动去皮、自动侦测启动灌装、智能防

 呆、故障检测等，可实现单人同时操作灌装及锁盖作业；

◆设备灌枪：源自德国技术，五层密封件设计，确保灌装完毕无滴漏现象；

◆操作方便：可调式包装桶定位槽，定位快速、准确；系统自动侦测桶定位，自动启动灌装;灌枪

 高度可调150mm，适用不同规格桶；

◆功能切换：储桶式定量灌装机可净重/毛重、自动/手动功能切换模式；

◆准确快速：配置大小球阀组及双段灌枪，大、中、小、微量四段设计,杜绝来料流速变化对灌装

 精度的影响，确保灌装准确度高及速度快；

◆进口配置：原装西门子PLC/三菱PLC（可选）、日本OMRON继电器、法国施耐德开关、德国Festo气缸

 及大小球阀组（可选）、西门子人机界面，确保设备整体性能稳定、快速准确、坚固耐用；

◆防爆防护：整体铸铝隔爆级电控箱，防爆等级Exd II BT5,防护等级IP67。

■操作流程：

开机---人工放桶至秤台快速定位对口--系统自动侦测桶位--自动去皮--自动打开灌枪及球阀组开

始灌装--大、小二段式灌装--到达目标值---灌枪自动关闭--人工移至夹盖区--按【夹盖】键气动

夹盖---人工码垛。

■功能选配：

自动输送 / 自动定位、对口 / 其他定制。

■产品概述：

液体灌装机是一种自动化程度极高的包装设备，其主要功能是将液体物料自动灌装成预定设置的重

量。液体灌装机在灌装过程中可以有效避免物料溢出，较大程度地防止物料本身对环境的污染，从

而对操作人员进行有效地劳动保护。其系统工作稳定可靠，操作简单，灌装准确。灌装机主要由灌

枪装置、PLC系统控制部分、称重系统、灌装架台、输送设备等组成。

■应用领域：

√涂 料  √树 脂  √油 漆  √机 油  √甘 油  √胶粘剂  √固化剂  √稀释剂

√油 墨  √助 剂  √乳 酸  √磷 酸  √硫 酸  √添加剂  √乳胶漆  √润滑油

√盐 酸  √香精香料  √丙烯酸树脂  √化工、食品行业液体物料。

■备注说明：

欲了解储桶式定量灌装机详细资料，欢迎在线或来电咨询，我们会根据贵司产品特性及具体要求，提

供详细的设计方案及报价，谢谢！
