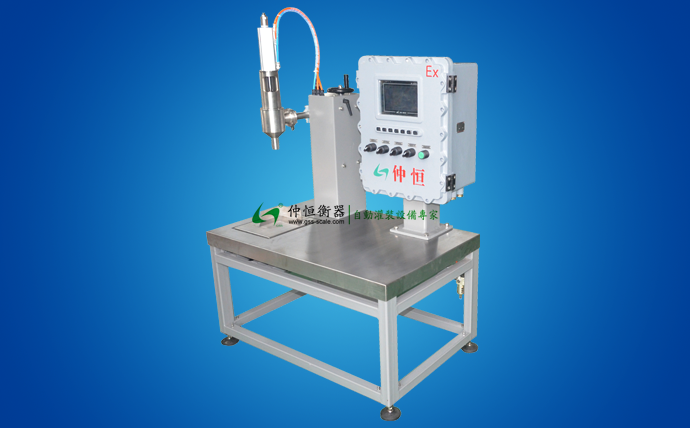

■产品型号：GAF-10S-Ex

■产品适用：适用于不易产生泡沫或不易气爆液体物料之灌装。如：溶剂、涂料、油漆、树脂、固化

剂、润滑油、油墨、稀释剂、食用油、化学品等液体。

■基本参数：

使用电源	AC220V 50/60HZ 0.1KW	灌装能力	180~360桶/Hr
使用气源	0.5~0.7 Mpa	灌装精度	≤ 0.1 % F.S.
灌 装 量	1~10kg	灌枪材质	SUS304/SUS316/PTFE(可选)
分 度 值	5g	防爆等级	Exd11BT4

■产品特点：

◆1~10kg定量灌装机枪头配充氮夹层，注入干燥冷凝的气体，形成气封；

◆全机SUS304，表面抛光处理，耐腐蚀、美观耐用；

■系统特点：

◆中文显示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引导操作；

◆智能效率：秤台无桶禁止灌装，差压式零时差撞桶保护，自动去皮、自动侦测启动灌装、智能

 防呆、故障检测等，可实现单人同时操作灌装及锁盖作业

◆设备灌枪：源自德国技术，五层密封件设计，确保灌装完毕无滴漏现象；

◆操作方便：可调式包装桶定位槽，定位快速、准确；系统自动侦测桶定位,自动启动灌装;灌枪

 高度可调150mm，适用不同规格桶；

◆功能切换：1~10kg定量灌装机可净重/毛重、自动/手动功能切换模式；

◆准确快速：配置大小球阀组及双段灌枪，大、中、小、微量四段设计，杜绝来料流速变化对灌

 装精度的影响，使灌装准确度高及速度快；

◆进口配置：原装西门子PLC/三菱PLC（可选）、日本OMRON继电器、法国施耐德开关、德国Festo

 气缸及大小球阀组（可选）、西门子人机界面，确保设备整体性能稳定、快速准确、坚固耐用；

◆防爆防护：整体铸铝隔爆级电控箱，防爆等级Exd II BT6,防护等级IP67（选配）。

■操作流程：

开机---人工放桶至秤台即可快速定位对口---系统自动侦测桶定位、灌枪自动插入桶口--自动去

皮---自动打开灌枪及球阀组开始灌装---大、中、小,微量四段灌装---到达目标值--灌枪自动关

闭并升至桶外---灌装完成。

■功能选配：

短管型灌枪 / 长管型灌枪 / 多枪多计量式 / 充氮装置 / 其他定制等

■产品概述：

液体灌装机是一种自动化程度极高的包装设备,其主要功能是将液体物料自动灌装成预定设置的重

量。液体灌装机在灌装过程中可以有效避免物料溢出,较大程度地防止物料本身对环境的污染，从

而对操作人员进行有效地劳动保护。其系统工作稳定可靠,操作简单，灌装准确。灌装机主要由灌

枪装置、PLC系统控制部分、称重系统、灌装架台、输送设备等组成。

■应用领域：

√涂 料  √树 脂  √油 漆  √机 油   √甘 油   √胶粘剂  √固化剂 √稀释剂

√油 墨  √助 剂  √乳 酸  √磷 酸   √硫 酸   √添加剂  √乳胶漆 √润滑油

√盐 酸  √香精香料 √丙烯酸树脂 √化工、食品行业液体物料。

■备注说明：

欲了解设备详细资料，欢迎在线或来电咨询，我们会根据贵司产品特性及具体要求，提供详细的设

计方案及报价，谢谢！
