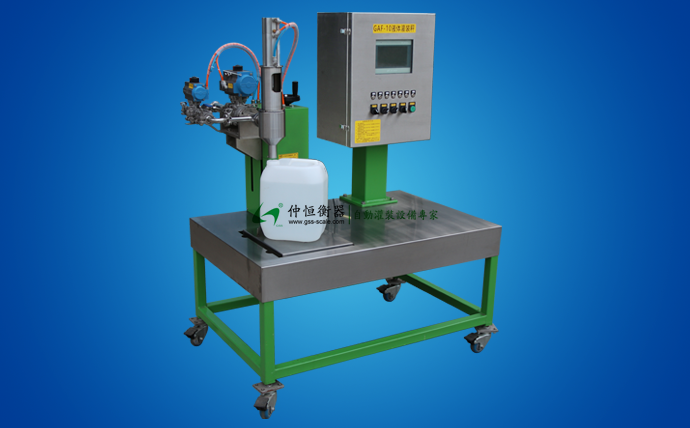

产品型号：GAF-10S

产品适用：

◆适用于不易产生泡沫或不易气爆液体物料之灌装。如：溶剂、涂料、油漆、树脂、固化剂、

 润滑油、油墨、稀释剂、食用油、化学品等液体。

基本参数：

使用电源	AC220V 50/60HZ 0.1KW	灌装能力	180~360桶/H
使用气源	0.5~0.7 Mpa	灌装精度	≤ 0.1 % F.S.
灌 装 量	1~10kg	灌枪材质	SUS304/SUS316/PTFE(可选)
分 度 值	5g	防爆等级	Exd11BT4(选配)

产品特点：

◆自动输送、定位对口、自动灌装、撞桶保护、智能纠错、中文显示及警报信息。

系统特点：

◆中文显示：10kg自动灌装机采用7英寸全中文彩色液晶屏幕，全程中文傻瓜式引导操作；

◆智能效率：秤台无桶禁止灌装，差压式零时差撞桶保护，自动去皮、自动侦测启动灌装、智

 能防呆、故障检测等，可实现单人同时操作灌装及锁盖作业

◆设备灌枪：源自德国技术，五层密封件设计，确保灌装完毕无滴漏现象；

◆操作方便：可调式包装桶定位槽，定位快速、准确；系统自动侦测桶定位，自动启动灌装；

 灌枪高度可调150mm，适用不同规格桶；

◆功能切换：净重/毛重、自动/手动功能切换模式；

◆准确快速：配置大小球阀组及双段灌枪，大、中、小、微量四段设计，杜绝来料流速变化

 对灌装精度的影响，使灌装准确度高及速度快；

◆进口配置：原装西门子PLC/三菱PLC（可选）、日本OMRON继电器、法国施耐德开关、德国

 Festo气缸及大小球阀组（可选）、西门子人机界面，确保设备整体性能稳定、快速准确、

 坚固耐用；

◆防爆防护：整体铸铝隔爆级电控箱，防爆等级Exd II BT5,防护等级IP67（选配）。

操作流程：

◆开机---人工放桶至秤台即可快速定位对口---系统自动侦测桶定位、灌枪自动插入桶口--

 自动去皮---自动打开灌枪及球阀组开始灌装---大、中、小、微量四段灌装--到达目标值

 灌枪自动关闭并升至桶外---灌装完成。

功能选配：

◆短管型灌枪 / 长管型灌枪 / 多枪多计量式 / 充氮装置 / 其他定制等。

机型选配：

◆标准型 ◆防爆型

应用领域：

√涂 料 √树 脂 √油 漆 √机 油 √甘 油 √胶粘剂 √固化剂 √稀释剂

√油 墨 √助 剂 √乳 酸 √磷 酸 √硫 酸 √添加剂 √乳胶漆 √润滑油

√盐 酸 √香精香料 √丙烯酸树脂 √化工、食品行业液体物料。

产品概述：

◆液体灌装机是一种自动化程度极高的包装设备，其主要功能是将液体物料自动灌装成预定

 设置的重量。液体灌装机在灌装过程中可以有效避免物料溢出，较大程度地防止物料本身

 对环境的污染，从而对操作人员进行有效地劳动保护.其系统工作稳定可靠,操作简单，灌

 装准确。10kg自动灌装机主要由灌枪装置、PLC系统控制部分、称重系统、灌装架台,输送

 设备等组成。
