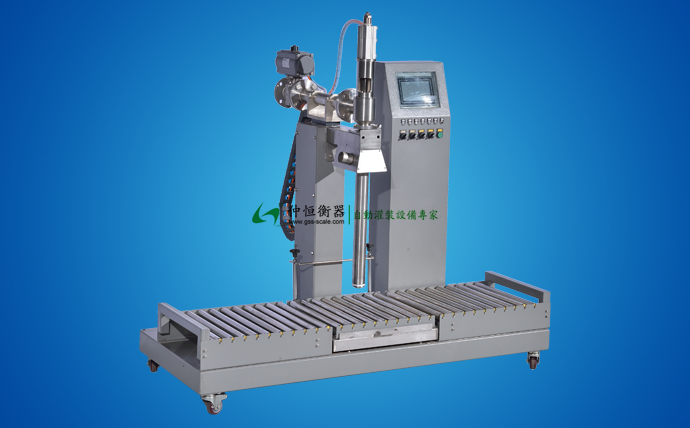

■产品型号：GAF-100L 75kg自动液体灌装机

■产品适用：适用于易产生泡沫、易爆的物料，如：清洗剂、四氢呋喃、环戊烷、正戊烷醋酸甲酯、

易爆溶剂等。

■基本参数：

使用电源	AC220V 50/60HZ 0.1KW	灌装能力	90~180桶/Hr
使用气源	0.5~0.7 Mpa	灌装精度	≤ 0.1 % F.S.
灌 装 量	30~75kg	灌枪材质	SUS304 / SUS316
分 度 值	10g	防爆等级	Exd11BT4（选配）

■产品特点：

◆长管型灌枪，从包装桶底部采液下式伞状灌装，可以抑制泡沫产生，防止物料溢出；也可抑

 制灌装过程中产生静电；

◆搭配充氮装置，可极大的消除易爆液体灌装时所产生之危害。

■系统特点：

◆中文显示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引导操作；

◆智能效率：秤台无桶禁止灌装，差压式零时差撞桶保护，自动去皮、智能防呆、故障检测等；

◆设备灌枪：源自德国技术，五层密封件设计，确保灌装完毕无滴漏现象；

◆操作方便：可调式包装桶定位槽，定位快速、准确；系统自动侦测桶定位，自动启动灌装；

 灌枪高度可调150mm，适用不同规格桶；

◆功能切换：净重/毛重、自动/手动功能切换模式；

◆准确快速：配置大小球阀组及双段式灌枪，大、中、小、微量四段设计，杜绝来料流速变化

 对灌装精度的影响，使灌装准确度高及速度快；

◆进口配置：原装西门子PLC/三菱PLC（可选）、日本OMRON继电器、法国施耐德开关、德国Festo

 气缸及大小球阀组（可选）、西门子人机界面，确保设备整体性能稳定、快速准确、坚固耐用；

◆防爆防护：整体铸铝隔爆级电控箱，防爆等级Exd II BT5,防护等级IP67。

■操作流程：

 开机---人工放桶到秤台快速定位对口--系统自动侦测桶定位、灌枪自动插入包装桶底部---

 自动去皮自动打开灌枪及球阀组开始灌装--大、中、小、微量四段灌装---灌枪自动随液面自

 动提升---到达目标值---灌枪自动关闭升至桶外---灌装完成。

■功能选配：

 自动输送 / 自动定位、对口 / 双枪双计量 / 多枪多计量 / 充氮装置 / 其他定制。

■产品概述：

 液体灌装机是一种自动化程度极高的包装设备，其主要功能是将液体物料自动灌装成预定设置

 的重量。液体灌装机在灌装过程中可以有效避免物料溢出，较大程度地防止物料本身对环境的

 污染，从而对操作人员进行有效地劳动保护。其系统工作稳定可靠，操作简单，灌装准确。灌

 装机主要由灌枪装置、PLC系统控制部分、称重系统、灌装架台、输送设备等组成。

■应用领域：

 √涂 料  √溶 剂  √香 精  √处理剂  √固化剂  √清洗剂  √四氢呋喃

 √助 剂  √树 脂  √醚 类  √添加剂  √稀释剂  √醇 类   √烷类

 √苯 类  √烯 类  √酮 类  √化工、食品行业液体物料

■备注说明：

欲了解设备详细资料，欢迎在线或来电咨询，我们会根据贵司产品特性及具体要求，提供详细的

设计方案及报价，谢谢！
