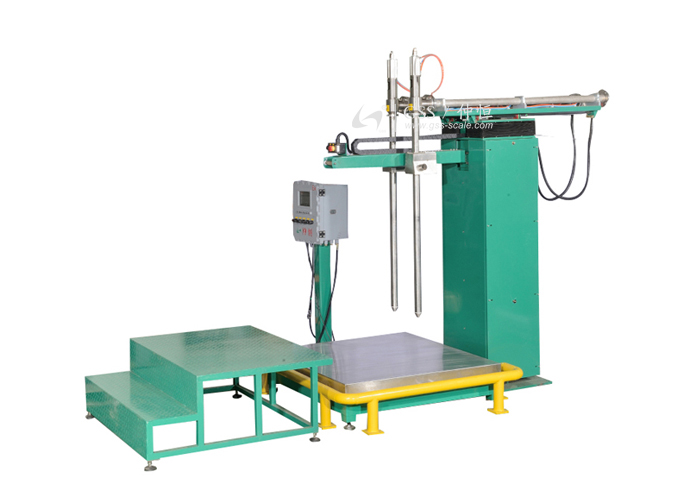

■产品型号：GAF-1500L2-Ex 定量灌装机

■产品适用：适用于易产生泡沫、易爆的液体物料之灌装，如：清洗剂、洗涤剂、四氢呋喃、正戊烷、

醋酸甲酯、易爆溶剂等。

■基本参数：

使用电源	AC220V 50/60HZ 0.1KW	灌装能力	40~90桶/Hr
使用气源	0.5~0.7 Mpa	灌装精度	≤ 0.1 % F.S.
灌 装 量	100~1200kg	灌枪材质	SUS304 / SUS316
分 度 值	0.1kg	防爆等级	Exd11BT4

■产品特点：

◆长管型灌枪:从包装桶底部灌装,可以抑制泡沫产生,防止液体物料溢出,也可抑制灌装过程中产

 生静电；

◆双枪单计量:适用于两种不能混合的液体物料之灌装，系统设置两种灌枪禁止同时启动之保护；

◆气动式操作钮操作更加便利，提高作业效率，搭配充氮装置及接地警报装置，可较大的消除易

 爆液体灌装时所产生的危害；

■系统特点：

◆中文显示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引导操作；

◆智能效率：秤台无桶禁止灌装，差压式零时差撞桶保护，自动去皮、智能防呆、故障检测等，

 可实现单人同时操作灌装及锁盖作业；

◆设备灌枪：源自德国技术，五层密封件设计，确保灌装完毕无滴漏现象；

◆操作方便：灌枪快捷操作键启动 / 急停、灌装高度可调150mm，适用不同规格桶；

◆功能切换：净重/毛重、自动/手动功能切换模式；

◆准确快速：配置大小球阀组及灌枪,大、小、微量三段式灌装设计，杜绝来料流速变化对灌装精

 度的影响，使灌装准确度高及速度快；

◆进口配置：原装西门子PLC/三菱PLC（可选）、日本OMRON继电器、法国施耐德开关、德国Festo

 气缸及大小球阀组（可选）、西门子人机界面，确保设备整体性能稳定、快速准确、坚固耐用；

◆防爆防护：整体铸铝隔爆级电控箱，防爆等级Exd II BT5,防护等级IP67。

■操作流程：

 开机--叉车放桶至秤台---操作灌枪手柄，按刹车解除钮并左右、前后快速对口--释放刹车解除

 钮，灌枪紧紧固定--按【开始】键--灌枪自动插入桶口--自动去皮--自动打开灌枪及球阀组---

 大、小、微量三段灌装---灌枪自动随液面自动提升---到达目标值---灌枪自动关闭并升至桶外

 ---（移除灌枪至下一桶，重复以上步骤至50GL四桶灌装结束）---灌装完成。

■功能选配：

 自动输送 / 充氮装置 / 接地警报装置 / 其他定制。

■产品概述：

 液体灌装机是一种自动化程度极高的包装设备，其主要功能是将液体物料自动灌装成预定设置的

 重量。液体灌装机在灌装过程中可以有效避免物料溢出，较大程度地防止物料本身对环境的污染，

 从而对操作人员进行有效地劳动保护。其系统工作稳定可靠，操作简单，灌装准确。灌装机主要

 由灌枪装置、PLC系统控制部分、称重系统、灌装架台、输送设备等组成。

■应用领域：

 √涂 料 √溶 剂 √香 精 √处理剂 √固化剂 √清洗剂 √四氢呋喃

 √助 剂 √树 脂 √醚 类 √添加剂 √稀释剂 √醇 类 √烷类

 √苯 类 √烯 类 √酮 类 √化工、食品行业液体物料

■备注说明：

 欲了解设备详细资料，欢迎在线或来电咨询，我们会根据贵司产品特性及具体要求，提供详细的设

 计方案及报价，谢谢！
