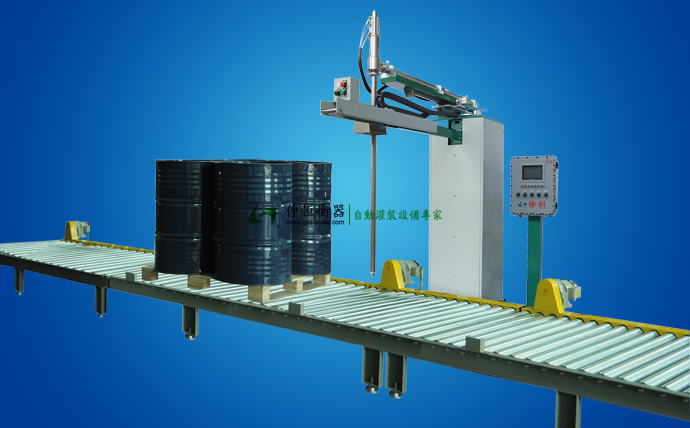

产品型号：GAF1500LA-EX 吨桶灌装机（200Lx4桶）

产品适用：

◆适用于易产生泡沫、易爆液体物料之灌装，如：清洗剂、洗涤剂、四氢呋喃、环戊烷、正戊

 烷、醋酸甲酯、易爆溶剂等。

基本参数：

使用电源	AC220V 50/60HZ 0.1KW	灌装能力	40~90桶/Hr
使用气源	0.5~0.7 Mpa	灌装精度	≤ 0.1 % F.S.
灌 装 量	100~1200kg	灌枪材质	SUS304 / SUS316
分 度 值	0.1kg	防爆等级	Exdemb11BT4

产品特点：

◆摆臂式灌枪，采用大型转盘轴承及直线轨道，可以绕立柱左右、前后移动，完全适用200L四

 桶及IBC桶灌装；

◆搭配左右碟刹及前后侧刹，杜绝灌枪触碰桶口，使灌装更加简便，更加准确；

◆双层抗侧冲式磅台，紧密保护荷重单元,品质更加坚若磐石；灌枪手柄快捷操作盘,使操作更加灵活。

系统特点：

◆中文显示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引导操作；

◆智能高效：秤台无桶禁止灌装，差压式零时差撞桶保护，自动去皮、智能防呆、故障检测等，

 可实现单人同时操作灌装及锁盖作业；

◆设备灌枪：源自德国技术，五层密封件设计，确保灌装完毕无滴漏现象；

◆快速定位：摇摆式灌装，可以左右、前后移动，适用IBC吨桶及50GL四通灌装；

◆操作方便：灌枪快捷操作键启动 / 急停、灌装高度可调250mm，适用不同规格桶；

◆功能切换：净重/毛重、自动/手动功能切换模式；

◆准确快速：配置大小球阀组及灌枪，大、小、微量三段式灌装设计，杜绝来料流速变化对灌

 装精度的影响，使灌装准确度高及速度快；

◆进口配置：原装西门子PLC/三菱PLC（可选）、日本OMRON继电器、法国施耐德开关、德国Festo气缸及大小球阀组（可选）、

 西门子人机界面，确保设备整体性能稳定、快速准确、坚固耐用。

操作流程：

◆开机--叉车放桶至秤台---操作灌枪手柄,按刹车解除钮并左右、前后快速对口--释放刹车解

 除钮，灌枪紧紧固定--按【开始】键--灌枪自动插入桶口--自动去皮--自动打开灌枪及球阀

 组---大、小、微量三段灌装---灌枪自动随液面自动提升---到达目标值---灌枪自动关闭并

 升至桶外--（移除灌枪至下一桶，重复以上步骤至50GL四桶灌装结束）---灌装完成。

功能选配：

◆双枪双计量 / 多枪多计量 / 充氮装置 / 其他定制。

产品概述：

■液体灌装机是一种自动化程度极高的包装设备,其主要功能是将液体物料自动灌装成预定设置

 的重量。液体灌装机在灌装过程中可以有效避免物料溢出,较大程度地防止物料本身对环境的

 污染，从而对操作人员进行有效地劳动保护。其系统工作稳定可靠,操作简单，灌装准确。灌

 装机主要由灌枪装置、PLC系统控制部分、称重系统、灌装架台、输送设备等组成。

备注说明：

■欲了解设备详细资料，欢迎在线或来电咨询,我们会根据贵司产品特性及具体要求，提供详细

 的设计方案及报价，谢谢！
